Fabricante de Cerámica Técnica Avanzada

Componentes cerámicos de precisión para aplicaciones aeroespaciales, médicas, de semiconductores e industriales

±0.003 mm
Machining Tolerance
0.0005 mm
Roundness
0.002 mm
Parallelism
Ra 0.02 μm
Surface Finish

Custom Precision Ceramic Components from Drawing to Production

Korecera manufactures custom precision ceramic components from customer drawings, CAD files and samples. The company supports prototype development through repeat production in six advanced ceramic materials: Alumina (Al₂O₃), Zirconia (ZrO₂), Silicon Carbide (SiC), Silicon Nitride (Si₃N₄), Aluminum Nitride (AlN) and Boron Nitride (BN). Each component undergoes precision machining to tolerances of ±0.003 mm, dimensional inspection using coordinate measuring machines (CMM), and outgoing quality control before delivery. Engineering teams review drawings within 24 hours and provide Design-for-Manufacturability (DFM) feedback to optimize part geometry for ceramic manufacturing processes.

The manufacturing facility in Dongguan, China operates CNC grinding, milling, and diamond machining equipment capable of producing complex geometries including thin walls down to 0.3 mm, micro-holes as small as Ø 0.1 mm, and surface finishes reaching Ra 0.02 μm. Korecera maintains ISO 9001:2015 certification and serves customers in semiconductor, aerospace, medical, optical communication, power electronics, and industrial machinery industries worldwide.

  • Six material families in-house: alumina, zirconia, silicon carbide, silicon nitride, aluminum nitride, boron nitride
  • Linear tolerances to ±0.003 mm, roundness within 0.0005 mm, surface finish to Ra 0.02 μm
  • Thin walls to 0.3 mm and micro-holes from Ø 0.1 mm
  • ISO 9001:2015 quality system with CMM reports and batch traceability

Capacidades de Mecanizado de Precisión

Mecanizado CNC de última generación para componentes cerámicos complejos

Korecera's manufacturing facility in Dongguan, China operates CNC grinding, milling, and diamond machining equipment for advanced ceramic materials. The facility maintains dimensional tolerances of ±0.003 mm for linear dimensions and roundness accuracy within 0.0005 mm for rotating components. Surface finishes are achieved down to Ra 0.02 μm through precision grinding and lapping processes. The shop floor includes coordinate measuring machines (CMM) with ±0.003 mm accuracy, roundness testers measuring to 0.0005 mm, and optical comparators for in-process verification at critical machining stages. Quality management follows ISO 9001:2015 standards.

Ceramic machining requires specialized techniques distinct from metal cutting. Green-state machining (before sintering) allows complex geometries with tighter tolerances, while sintered-state machining achieves final dimensions and surface finishes. Korecera's process controls account for material shrinkage variations of 15-20% during sintering, ensuring final parts meet drawing specifications. Thin-wall structures down to 0.3 mm and micro-features including holes as small as Ø 0.1 mm are produced using diamond tooling with controlled feed rates to prevent edge chipping and subsurface micro-fractures. Material testing follows ASTM C1322 standard practice for advanced ceramics.

Ultra-Precision Grinding

In-house surface, cylindrical, centerless, and profile grinding achieving mirror-like surface quality down to Ra 0.02 μm and flatness within 0.002 mm.

Micro-Feature & Hole Machining

Precision diamond micro-drilling and micro-slotting down to Ø 0.1 mm, maintaining ultra-high aspect ratios while eliminating edge chipping.

5-Axis Complex Geometries

Simultaneous multi-axis CNC milling for complex geometries, structural steps, deep pockets, and thin-wall ceramic structures down to 0.3 mm.

Rapid Prototyping to Volume Production

Agile, quick-turn production support. Fast-track engineering samples available, with seamless scaling to commercial high-volume batches. Lead time is confirmed after drawing and material review.

Tight Structural Tolerances

Full mastery over ceramic material shrinkage and grinding stress, strictly maintaining linear dimensions within ±0.003 mm.

In-Line Process Metrology

Continuous inspection at critical CNC machining stages using calibrated micrometers and optical comparators to prevent subsurface micro-fractures.

Engineering Note: Capabilities shown represent demonstrated or achievable manufacturing results. Actual achievable specifications depend on material, part size, geometry, feature location, surface requirements and inspection method. Final requirements are confirmed during drawing review.

Technical Standards & References

Quality Management

ISO 9001:2015 certified quality management system

ISO 9001:2015 Standard

Material Testing Standards

ASTM International standards for advanced ceramics

ASTM C1322 Practice

Advanced Ceramics Committee

ISO/TC 209 Technical Committee on Advanced Ceramics

ISO/TC 209 Committee

Advanced Technical Ceramic Materials

Six material families engineered for semiconductor, aerospace, medical, and industrial applications. Each material offers distinct property trade-offs for thermal management, electrical insulation, wear resistance, and mechanical strength.

MaterialFormulaHardnessThermal Cond.Flexural StrengthFracture ToughnessElectricalKey Applications
AluminaAl₂O₃≥1500 HV27 W/m·K370 MPa3.5 MPa·m½≥15 kV/mmSubstrates, insulators, semiconductor fixtures
ZirconiaZrO₂≥1200 HV2.5 W/m·K1000 MPa≥6.0 MPa·m½≥10 kV/mmSprings, nozzles, medical tools, high-stress parts
Silicon CarbideSiC≥2200 HV120 W/m·K450 MPa4.0 MPa·m½≥15 kV/mmWafer handling, mirror optics, high-temp structures
Silicon NitrideSi₃N₄≥1500 HV22 W/m·K700 MPa≥5.0 MPa·m½≥15 kV/mmBearing balls, high-temp structural, welding fixtures
Aluminum NitrideAlN≥1000 HV170–190 W/m·K310 MPa2.5 MPa·m½≥15 kV/mmThermal substrates, heat spreaders, DBC substrates
Boron NitrideBN1–2 Mohs30–50 W/m·K30 MPaN/A≥25 kV/mmRelease liners, crucibles, vacuum furnace fixtures

Materiales Cerámicos Avanzados para Piezas de Precisión Personalizadas

Korecera proporciona fabricación de piezas cerámicas de precisión personalizadas utilizando diversos materiales cerámicos avanzados, incluyendo Alúmina, Zirconia, Nitruro de Silicio, Carburo de Silicio, Nitruro de Aluminio y Nitruro de Boro.

Alumina Ceramic (Al₂O₃) ceramic components

Alumina Ceramic (Al₂O₃)

High purity aluminum oxide ceramics (95% to 99.9%) with excellent mechanical strength, electrical insulation and wear resistance. Standard choice for semiconductor processing and industrial applications.

Ver Detalles del Material
Zirconia Ceramic (ZrO₂) ceramic components

Zirconia Ceramic (ZrO₂)

Yttria-Stabilized Zirconia (YSZ) with exceptional fracture toughness, high impact durability and superior surface finish. Optimized for precision structural components.

Ver Detalles del Material
Silicon Nitride Ceramic (Si₃N₄) ceramic components

Silicon Nitride Ceramic (Si₃N₄)

Conventionally sintered Silicon Nitride with superior thermal shock resistance, extreme mechanical toughness and high fatigue limits. Engineered for severe-service structural applications.

Ver Detalles del Material

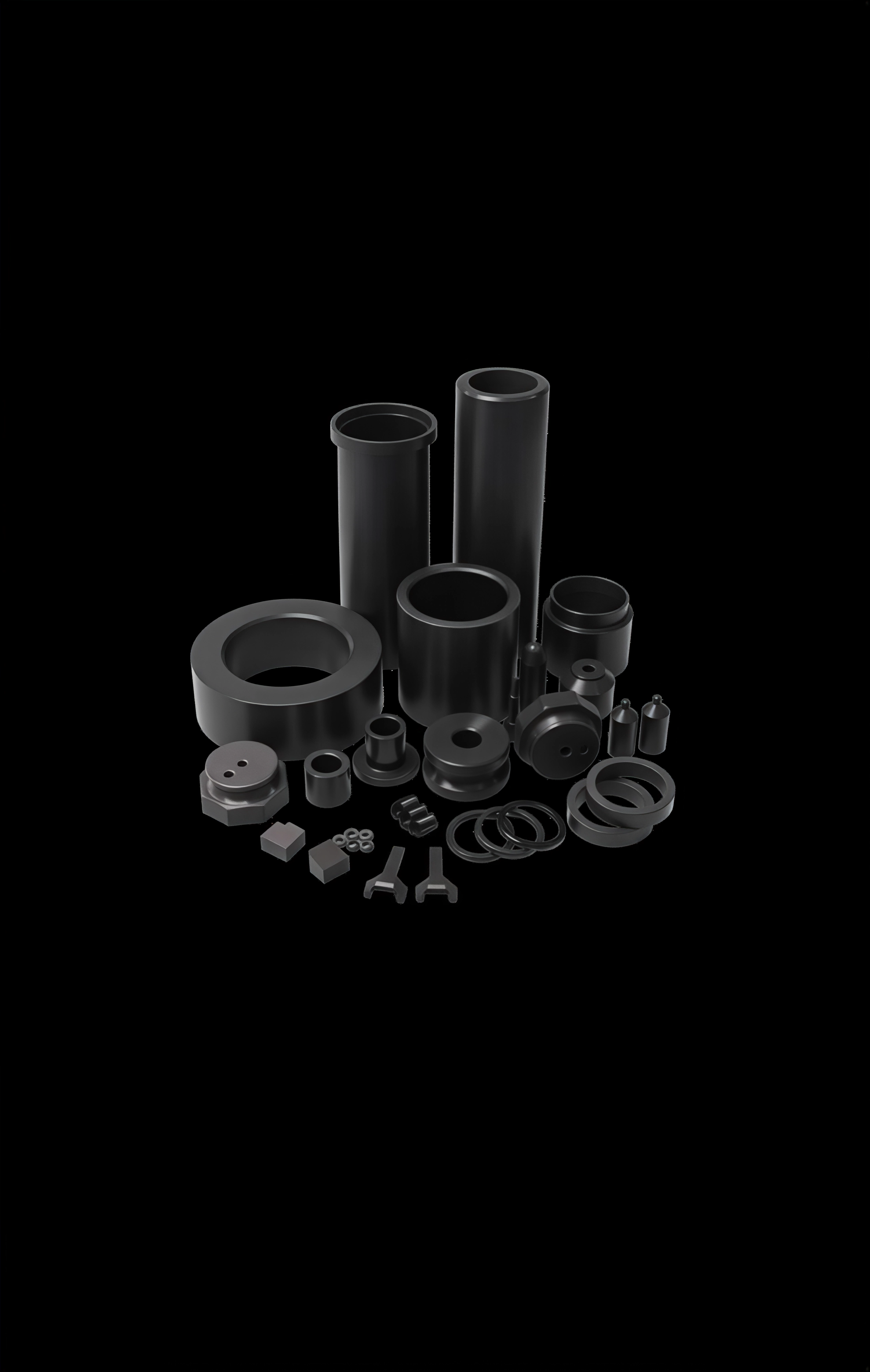

Silicon Carbide Ceramic (SiC) ceramic components

Silicon Carbide Ceramic (SiC)

Sintered and Reaction-Bonded Silicon Carbide with extreme microhardness, superior thermal conductivity and excellent erosion resistance. Ideal for abrasive and high-temperature environments.

Ver Detalles del Material
Aluminum Nitride Ceramic (AlN) ceramic components

Aluminum Nitride Ceramic (AlN)

High-thermal grade Aluminum Nitride with thermal conductivity >=170 W/m.K and electrical insulation. CTE closely matches Silicon wafers for AI hardware and power electronics.

Ver Detalles del Material
Boron Nitride Ceramic (BN) ceramic components

Boron Nitride Ceramic (BN)

Hot-Pressed Boron Nitride with outstanding thermal shock resistance, chemical inertness and self-lubrication. Optimized for vacuum furnace fixtures and molten metal handling up to 1800C.

Ver Detalles del Material

Soluciones Cerámicas Ingenieriles para Industrias Avanzadas

Fabricación personalizada de componentes cerámicos técnicos complejos que cumplen con los rigurosos criterios de cumplimiento y rendimiento de la industria.

Advanced ceramics serve critical functions across high-performance industries where material properties determine system reliability. In semiconductor manufacturing, ceramic components including focus rings, showerheads, liner plates, and insulator rings operate inside plasma etch and thin-film deposition chambers. These chambers expose components to plasma densities exceeding 10¹¹ ions per cubic centimeter, process gases containing fluorine and chlorine radicals, and thermal cycles that repeat thousands of times across a tool's service life. Material selection directly affects particle generation rates, process stability, and wafer yield. Industry standards are guided by ISO/TC 209 Technical Committee on advanced technical ceramics.

Aerospace applications require ceramics that withstand extreme thermal gradients and mechanical stress in jet engine components, turbine seals, and radar systems. Medical devices use biocompatible ceramics like zirconia and alumina for surgical instruments, dental implants, and orthopedic components that must resist corrosion and maintain biocompatibility under sterilization cycles. Power electronics and energy systems rely on aluminum nitride's high thermal conductivity (170-190 W/m·K) for thermal management in IGBT modules and LED heat spreaders, while optical communication systems use precision ceramic ferrules and alignment sleeves for fiber optic connectivity.

Semiconductores y Procesamiento de obleas

Placas de distribución de gas (duchas) mecanizadas con precisión, chucks de vacío cerámicos, efec tores finales, pines de elevación y sockets de prueba de hardware AI personalizados para empaque de CI y ensamblaje posterior.

Ver Detalles

Comunicación Óptica

Ferrules cerámicos de precisión personalizados, mangas, tubos y componentes de alineación para conectividad de fibra óptica y sistemas de comunicación óptica.

Ver Detalles

Electrónica de Potencia

Aisladores cerámicos de alto rendimiento, bujes, espaciadores y componentes de gestión térmica para módulos de potencia y equipos eléctricos.

Ver Detalles

Refrigeración Líquida y Gestión Térmica

Componentes cerámicos de nitruro de aluminio y alúmina para gestión térmica y aplicaciones de refrigeración líquida en computación de alta densidad.

Ver Detalles

Ingeniería Aeroespacial y de Defensa

Escudos de aislamiento térmico, carcasas de sensores de temperatura extrema, radomos y aisladores eléctricos de alta confiabilidad para entornos de gran altitud y sistemas aviónicos.

Dispositivos Médicos y Ciencias de la Vida

Materiales implantables biocompatibles (conforme a ISO 13356), pistones/cilindros cerámicos de alta precisión para bombas de dosificación de líquidos y aisladores eléctricos para equipos de diagnóstico por imagen.

Por Qué Elegir Korecera para Piezas Cerámicas de Precisión Personalizadas

Korecera proporciona fabricación de piezas cerámicas industriales personalizadas basadas en dibujos y muestras de clientes, combinando experiencia en materiales, capacidad de mecanizado de precisión e inspección de calidad estricta para entregar componentes cerámicos confiables para industrias globales.

Korecera operates as a drawing-to-part manufacturer, meaning customers submit engineering drawings, CAD files, or physical samples, and Korecera's engineering team reviews the design for manufacturability within 24 hours. The company maintains ISO 9001:2015 certification for quality management, with full traceability from raw material batch through final inspection. Each shipment includes dimensional inspection reports generated from coordinate measuring machines (CMM), surface roughness testers, and optical comparators. Material certifications and batch traceability records are available upon request for industries requiring full documentation, including semiconductor, aerospace, and medical applications.

The facility supports rapid prototyping with engineering samples available for review before production commitment. Production lead times are confirmed after drawing and material review, with typical turnaround depending on part complexity, material availability, and order volume. Korecera maintains inventory of common ceramic material grades including 99.5% alumina, Y-TZP zirconia, CVD silicon carbide, and aluminum nitride to support quick-turn projects. Non-disclosure agreements (NDAs) are available for proprietary designs, and intellectual property protection is standard practice for all customer submissions.

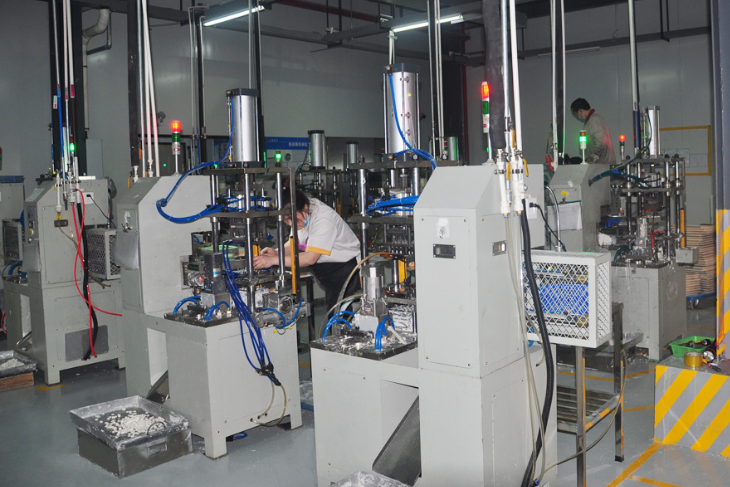

Custom Manufacturing from Drawings & Samples

Custom Manufacturing from Drawings & Samples

Our engineering team reviews your CAD models, 2D blueprints, or physical samples to deliver optimized ceramic components. From design-for-manufacturability analysis to final production, we ensure your specifications are met with precision.

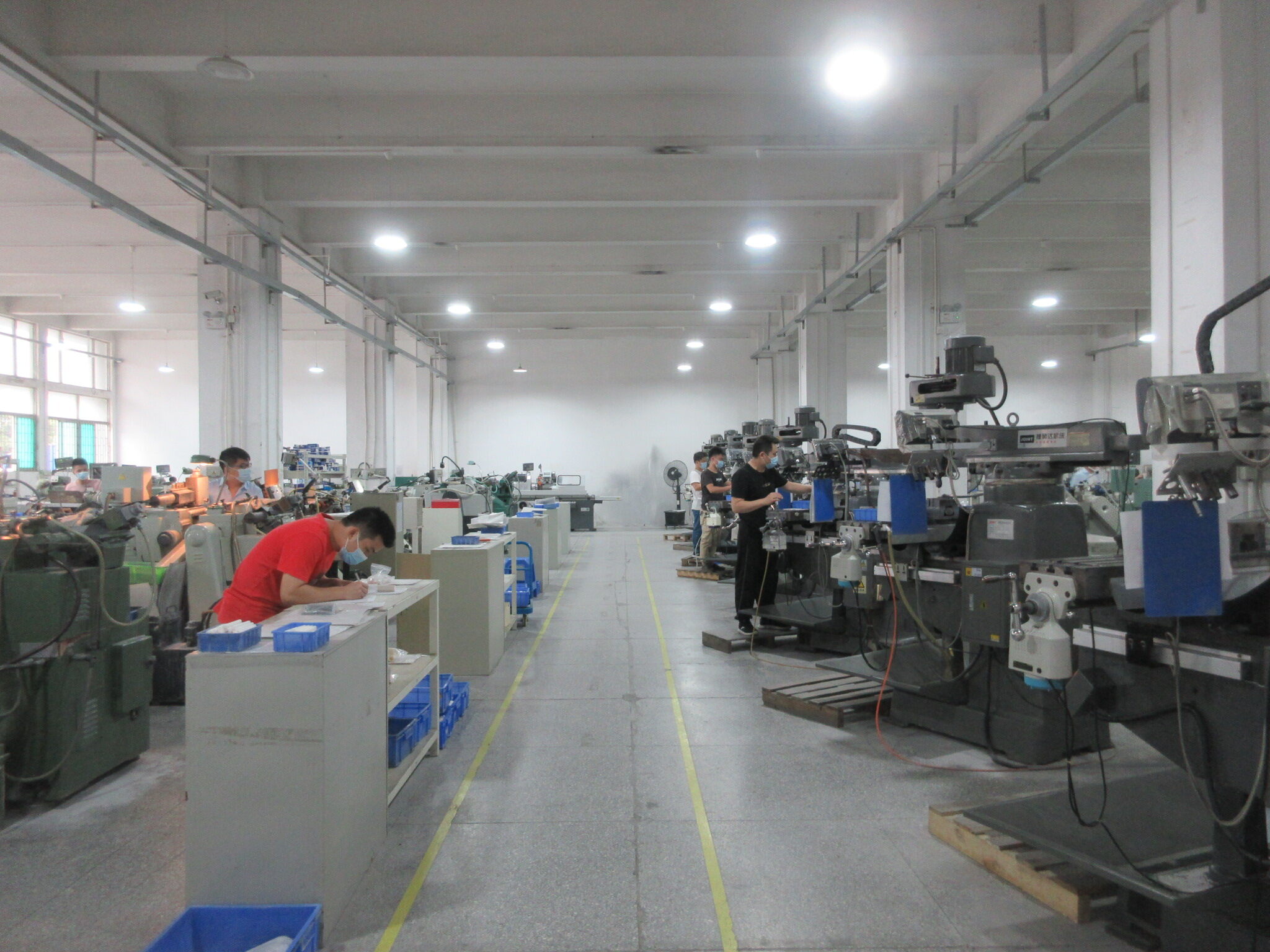

Precision Ceramic Machining Capability

Precision Ceramic Machining Capability

State-of-the-art CNC grinding and machining centers achieve tolerances down to ±0.003mm with surface finishes as fine as Ra 0.02. Our clean workshop environment ensures contamination-free production of high-performance ceramic parts.

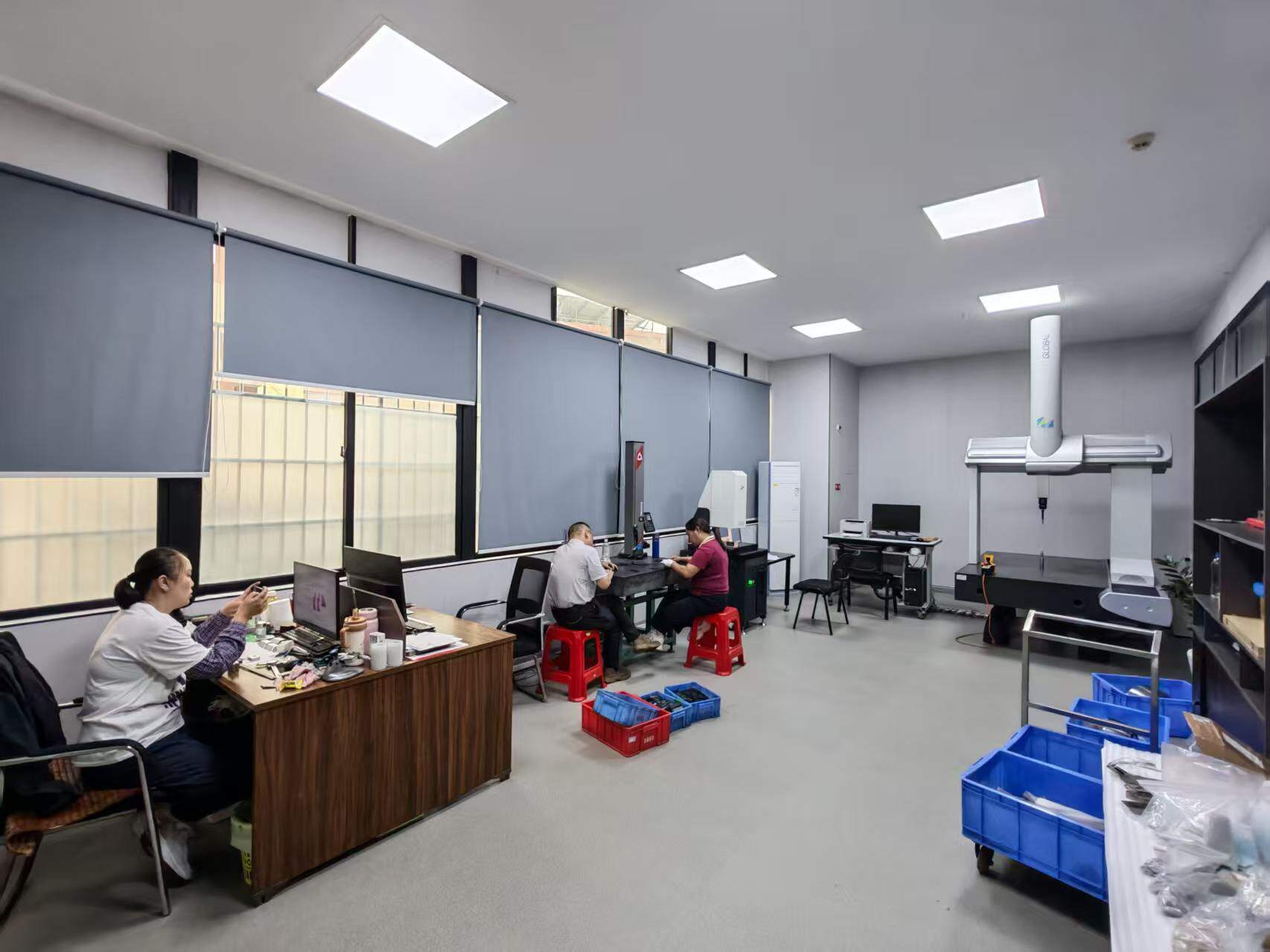

Strict Quality Inspection & Testing

Strict Quality Inspection & Testing

Every component undergoes rigorous dimensional verification using CMM coordinate measuring machines, optical comparators, and surface profilometers. We provide complete FAI/OQC reports with material certificates for full traceability.

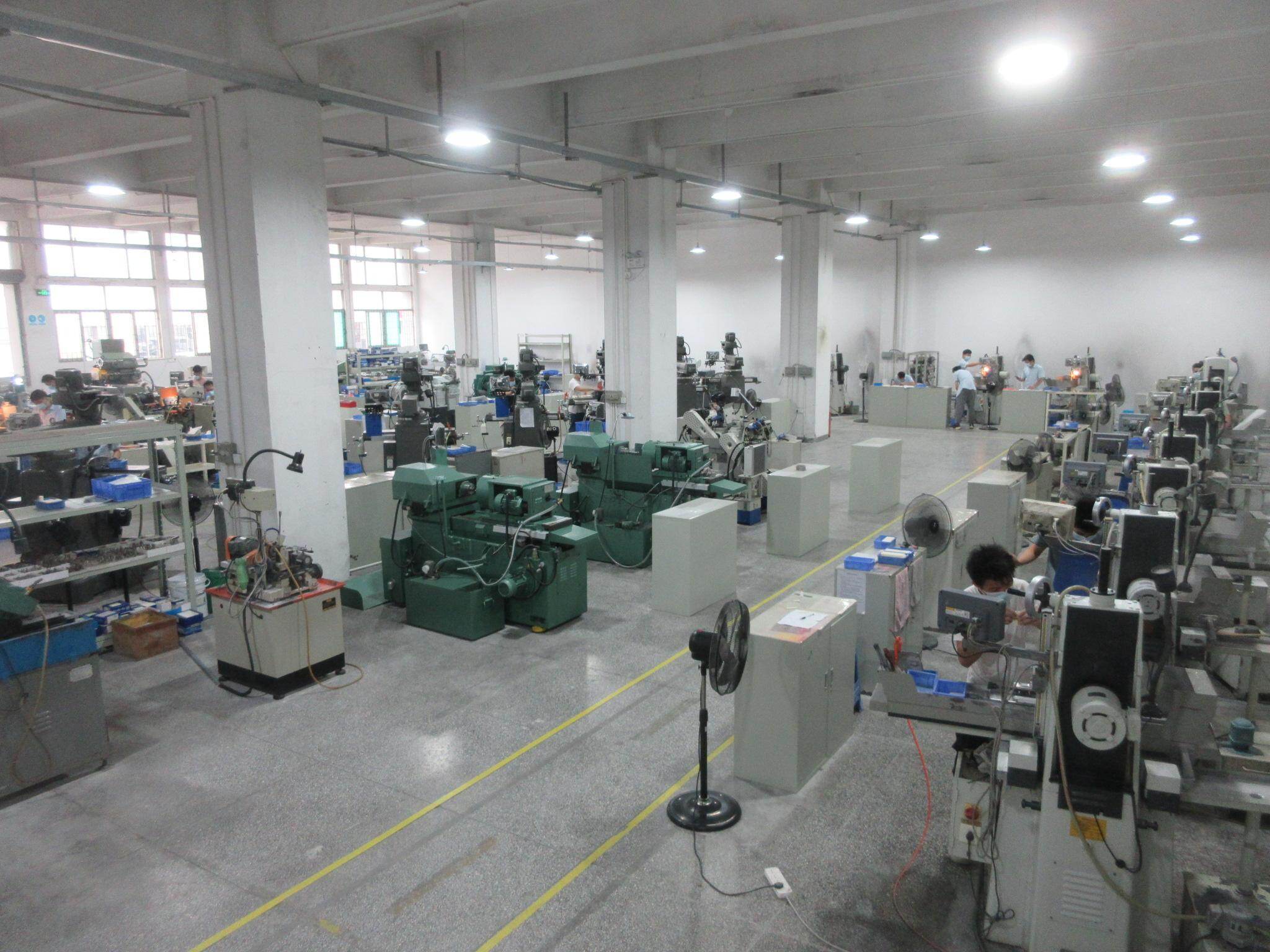

Reliable Manufacturing Partner

Reliable Manufacturing Partner

As a direct factory with 10+ years of experience, we eliminate middleman markups while ensuring stable supply chain reliability. Our organized production facility supports both rapid prototyping and high-volume export orders.

Proceso de Fabricación de Piezas Cerámicas de Precisión Personalizadas

Desde dibujos de ingeniería y muestras hasta mecanizado de precisión e inspección, Korecera proporciona soluciones completas de fabricación de piezas cerámicas personalizadas con estricto control de calidad.

The custom ceramic manufacturing process begins with drawing review and Design-for-Manufacturability (DFM) feedback. Engineers evaluate geometry complexity, material selection, tolerance requirements, and surface finish specifications to identify potential manufacturing challenges. Accepted file formats include 2D PDF/DWG drawings and 3D STEP/IGS models. After DFM approval, material is sourced from qualified suppliers, and production begins with green-state forming processes such as dry pressing, isostatic pressing, or extrusion depending on part geometry and volume requirements.

Following forming, parts undergo sintering at controlled temperatures specific to each material—alumina typically sinters at 1600-1700°C, zirconia at 1400-1500°C, and silicon carbide requires hot-pressing or reaction bonding at temperatures exceeding 2000°C. Sintered parts are then machined to final dimensions using diamond grinding, lapping, and polishing processes. In-line inspection using micrometers and optical comparators occurs at critical stages to prevent subsurface damage. Final inspection includes CMM dimensional verification, surface roughness measurement, and visual inspection per customer specifications before packaging and shipment.

  1. Drawing Review
    1

    Drawing Review

    Our engineering team reviews your technical drawings, CAD models, and sample requirements to ensure manufacturability and optimal design for ceramic production.

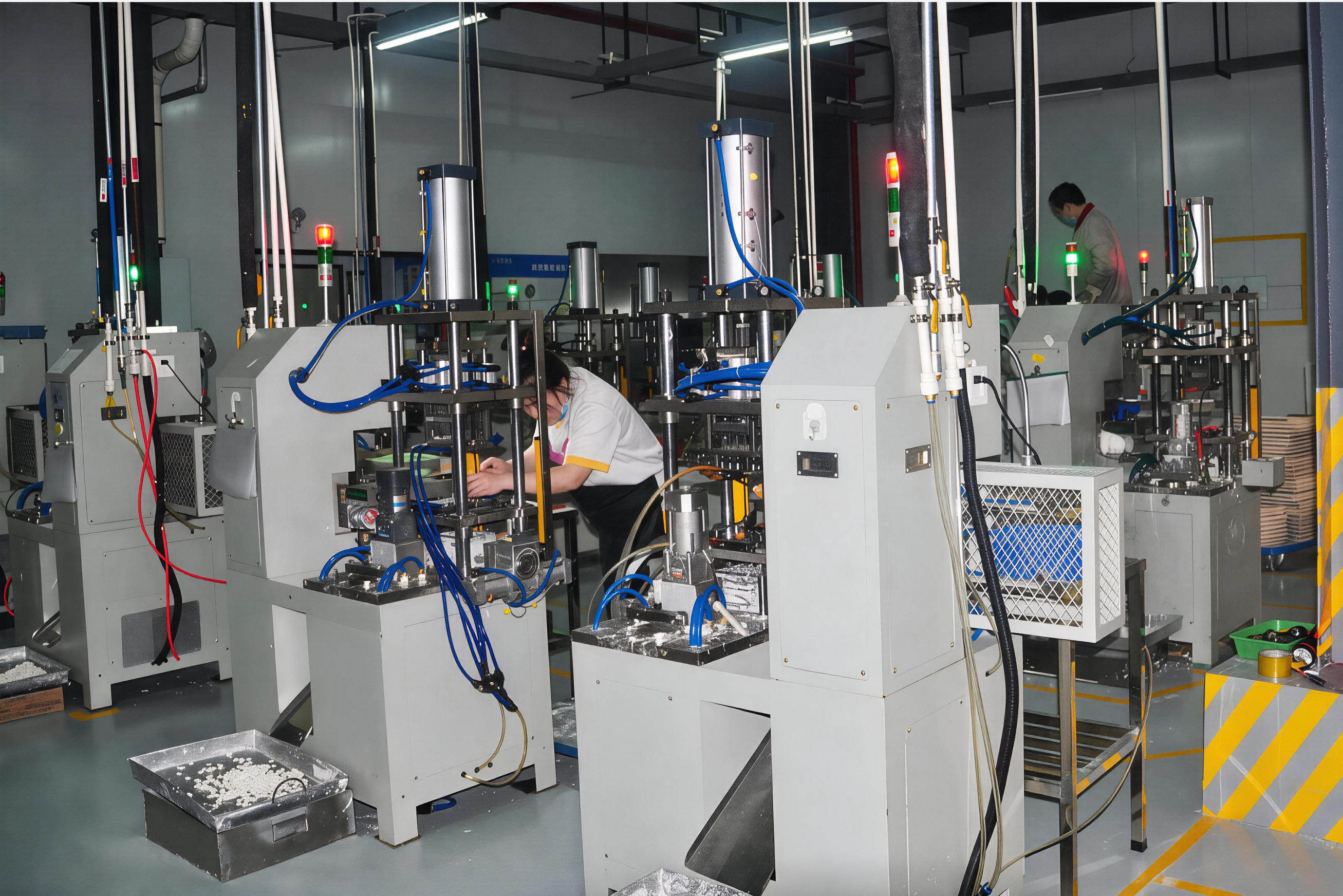

  2. Material Selection
    2

    Material Selection

    Based on your application requirements, we select the optimal ceramic material from alumina, zirconia, silicon nitride, or silicon carbide to meet performance specifications.

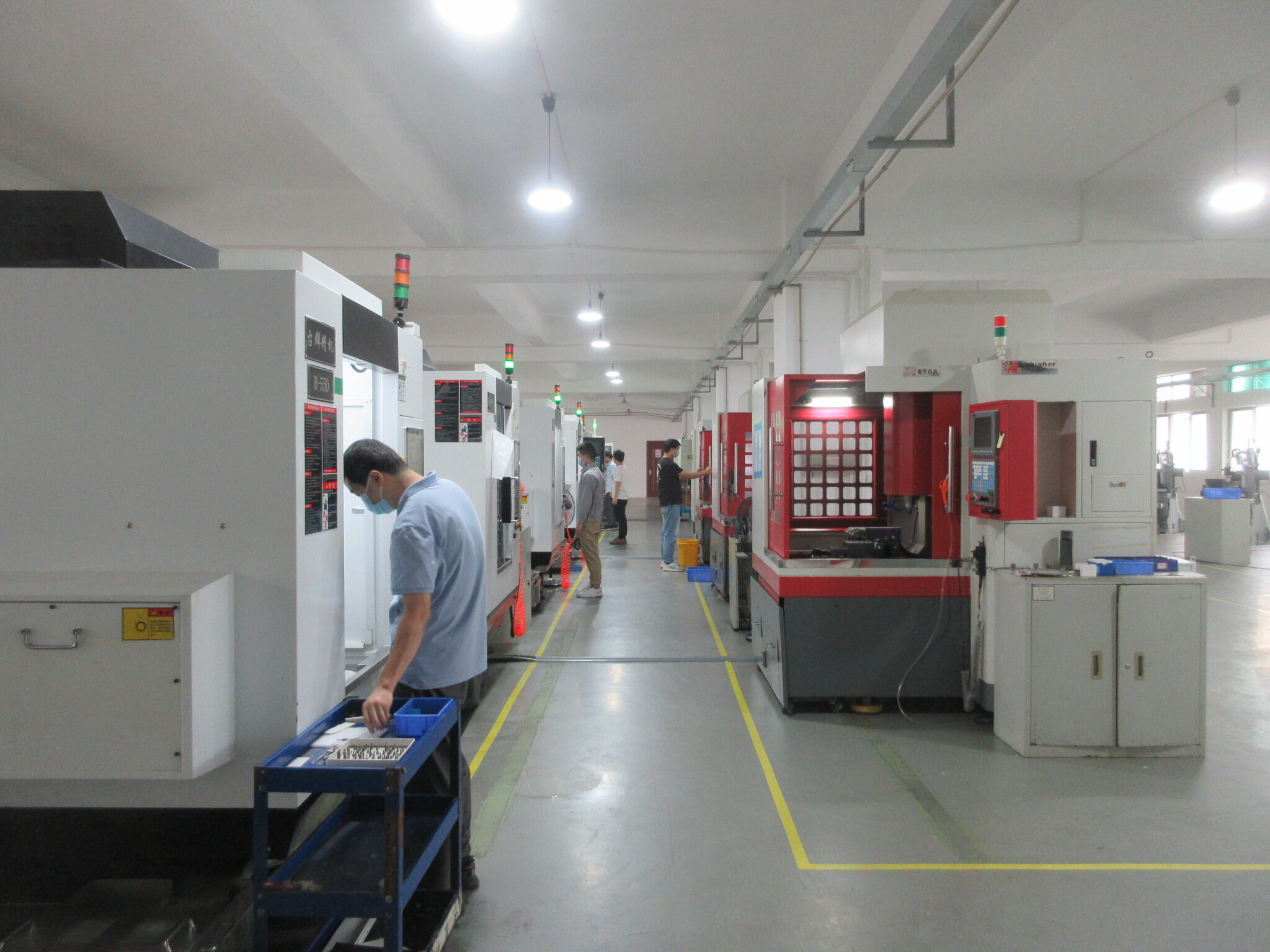

  3. Precision Machining
    3

    Precision Machining

    Advanced CNC machining centers shape your ceramic components with tolerances down to ±0.003mm, ensuring precise dimensional accuracy for critical applications.

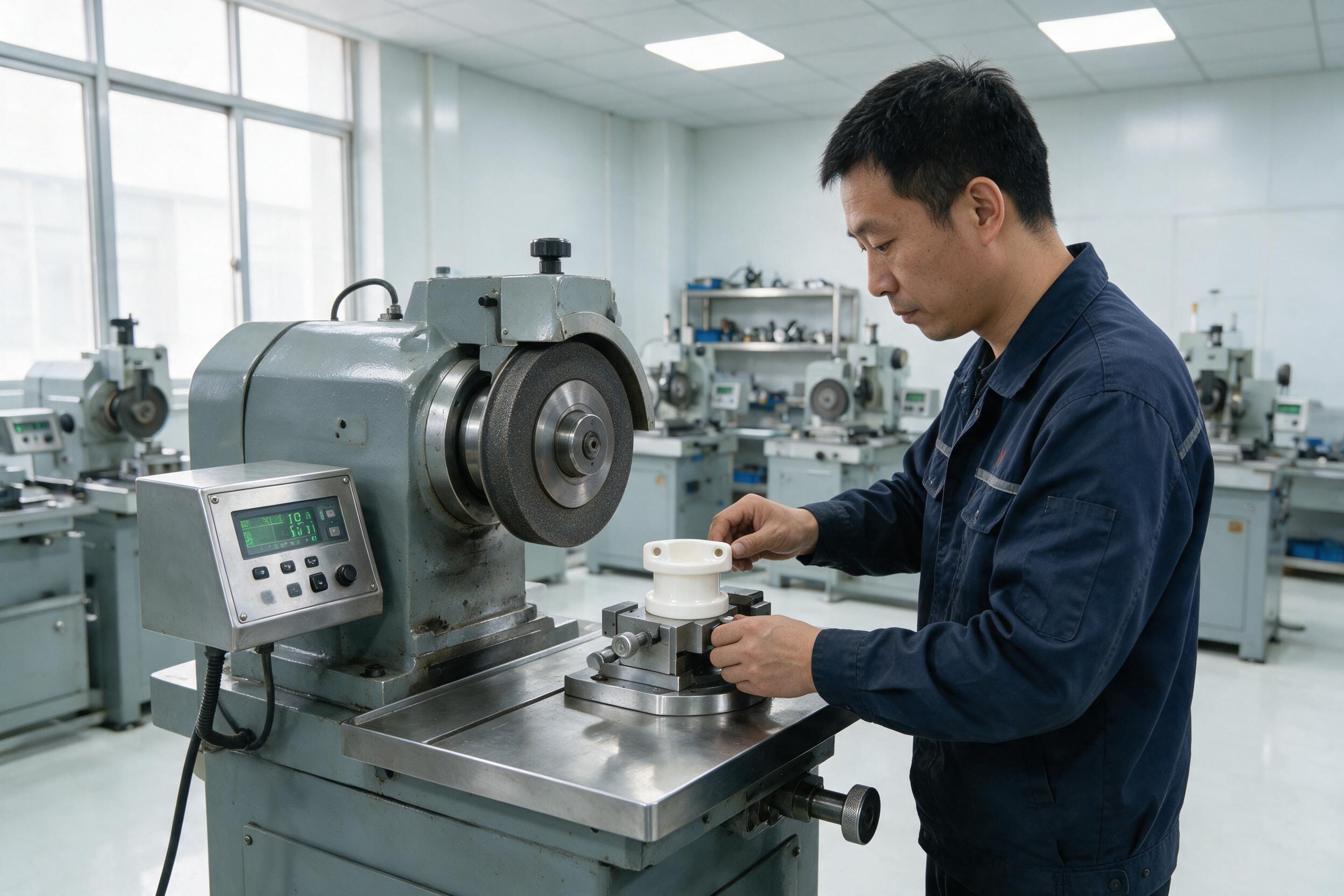

  4. Grinding & Finishing
    4

    Grinding & Finishing

    Precision grinding and polishing processes achieve surface finishes as fine as Ra 0.02, delivering the exact surface quality your application demands.

  5. Quality Inspection
    5

    Quality Inspection

    Every component undergoes rigorous dimensional verification using CMM, optical comparators, and surface profilometers with complete FAI/OQC documentation.

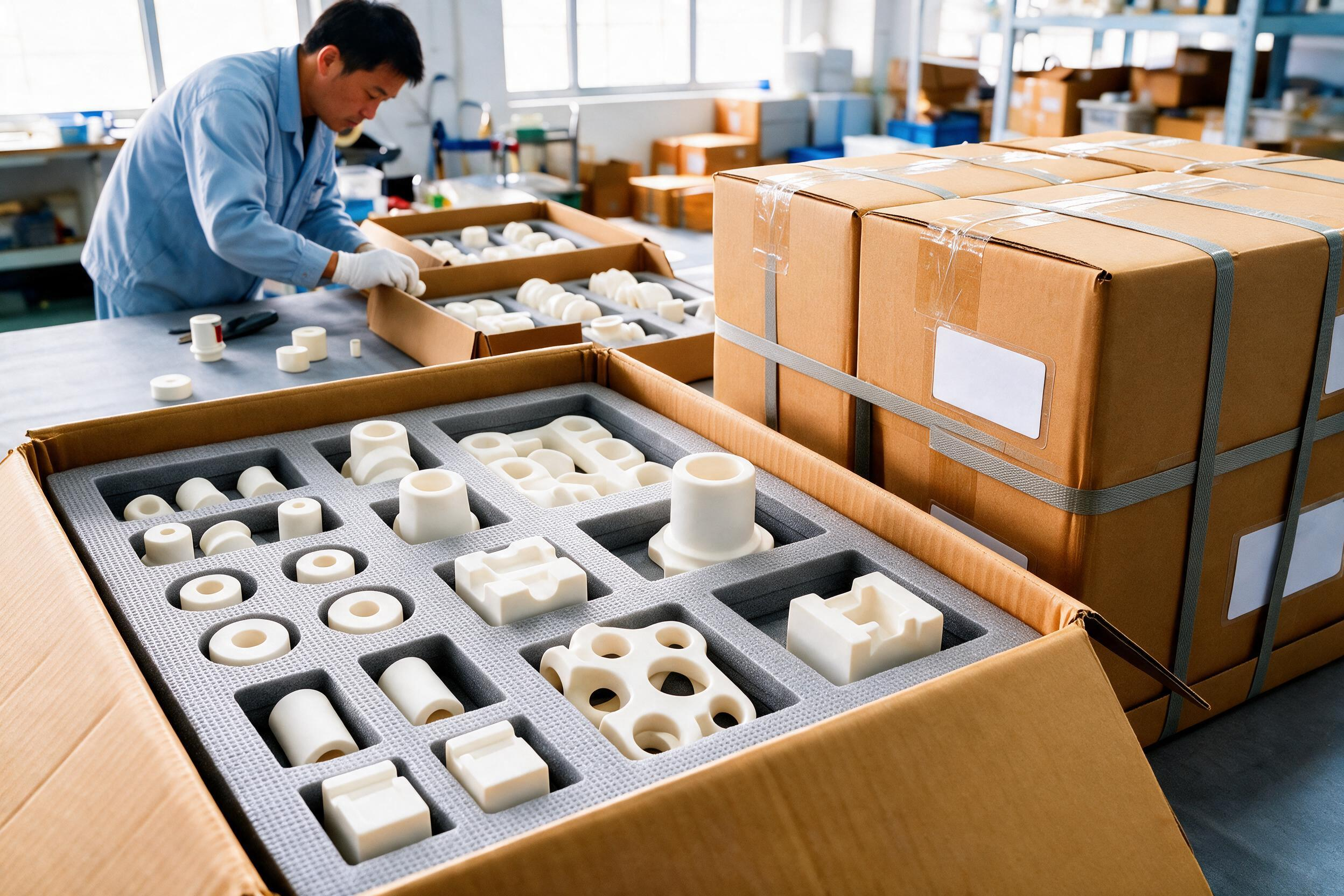

  6. Packaging & Delivery
    6

    Packaging & Delivery

    Finished ceramic components are carefully packaged with protective materials and prepared for reliable global shipment with complete export documentation.

Confiado por Cadenas de Suministro de Ingeniería Global

15+

Países Exportados y Atendidos

99.8%

Rendimiento de Inspección Inicial (FPY)

ISO 9001

Sistema de Gestión de Calidad Certificado

In Stock — Ready to Ship

Precision Zirconia Ceramic Locating Pin

High-precision ZrO₂ positioning pin engineered for demanding industrial automation, semiconductor, and precision machinery applications. Tight tolerance of ±0.01 mm with optimized tapered tip for smooth insertion and precise self-alignment.

Precision Zirconia Ceramic Locating Pin - white ceramic pin on blue background
Zirconia locating pin view 1
Zirconia locating pin view 2
Zirconia locating pin view 3
$0.39USD / pc
20,000 pcs in stock

Product Overview

This high-precision Zirconia Ceramic Locating Pin is crafted from premium Zirconia (ZrO₂), outperforming traditional steel pins with exceptional wear resistance, extreme hardness, and outstanding fracture toughness. The optimized tapered tip (R8.16) facilitates smooth insertion and precise self-alignment, making it an ideal solution for preventing metal-on-metal wear, galling, and contamination in high-cycle environments.

Exceptional Wear Resistance

Ultra-high hardness ensures long-term durability even in high-frequency insertion applications.

High Fracture Toughness

Zirconia offers the highest strength and impact resistance among technical ceramics.

Zero Metal Contamination

Non-conductive and non-magnetic, ideal for sensitive electronic and medical manufacturing lines.

Corrosion & Heat Resistant

Withstands harsh chemical environments and operates stably at elevated temperatures.

Technical Specifications

ParameterSpecification
MaterialZirconia Ceramic (ZrO₂)
Outer Diameter (OD)∅1.57 ±0.01 mm
Overall Length (OAL)7.36 mm
Cylindrical Body Length7.00 mm
Head / Taper Length4.60 mm
Tip Radius (R)R8.16 mm
Bottom Step / Chamfer0.50 mm
Taper Angle15°
Dimensional Tolerance±0.01 mm

Specifications are subject to drawing confirmation. Custom dimensions available upon request.

Frequently Asked Questions

Technical answers on materials, tolerances, manufacturing process and quality control for custom precision ceramic parts.

What are advanced technical ceramics?
Advanced technical ceramics are engineered inorganic, non-metallic materials with precisely controlled compositions and microstructures. They exhibit superior mechanical, thermal, electrical, and chemical properties compared to conventional ceramics. Common materials include alumina (Al₂O₃), zirconia (ZrO₂), silicon carbide (SiC), silicon nitride (Si₃N₄), aluminum nitride (AlN), and boron nitride (BN).
What machining tolerances can be achieved with precision ceramics?
Precision ceramic components can achieve dimensional tolerances of ±0.003 mm for linear dimensions, roundness accuracy within 0.0005 mm, parallelism within 0.002 mm, and surface finishes down to Ra 0.02 μm. Thin-wall structures down to 0.3 mm and micro-features including holes as small as Ø 0.1 mm are producible.
What is the difference between alumina and silicon carbide ceramics?
Alumina (Al₂O₃) has hardness ≥1500 HV, thermal conductivity 27 W/m·K, flexural strength 370 MPa. Silicon carbide (SiC) has hardness ≥2200 HV, thermal conductivity 120 W/m·K, flexural strength 450 MPa. SiC offers superior thermal shock resistance and better performance in fluorine-based plasma environments.
What industries use precision ceramic components?
Precision ceramics are used in semiconductor manufacturing (focus rings, showerheads), aerospace (turbine seals), medical devices (surgical instruments, implants), optical communication (ceramic ferrules), power electronics (IGBT substrates), and industrial machinery (bearing balls, wear-resistant parts).
What is the ceramic manufacturing process?
The process includes: (1) Drawing review and DFM feedback within 24 hours; (2) Material sourcing; (3) Green-state forming via dry pressing, isostatic pressing, or extrusion; (4) Sintering at 1400-2000°C+; (5) Precision diamond machining; (6) In-line inspection; (7) Final CMM verification. Material shrinkage of 15-20% during sintering is accounted for.
What quality certifications does Korecera maintain?
Korecera maintains ISO 9001:2015 certification. The facility uses CMM with ±0.003 mm accuracy, roundness testers to 0.0005 mm, surface roughness testers, and optical comparators. Each shipment includes dimensional inspection reports with material certifications and batch traceability.

Have a drawing-specific question? Send it to our engineering team for review within 24 hours.
